Улога зупчаника и носача у ласерским машинама за сечење

У ласерској опреми за сечење, систем преноса и сталак служи као основна компонента преноса, играјући пресудну улогу у тачности кретања и стабилности. Прецизним месом преноси снагу да би се постигла мулти-оси координирана контрола сечења, обезбеђивање ефикасности и прецизности процеса ласерског сечења.

Принципи и функције

Прецизни механизам преноса

Геарс преносе обртни момент преко ангажмана зуба, нудећи високу ефикасност преноса (> 98%) и прецизну прецизну омјере зупчаника. Ово омогућава тачно подешавање брзине и обртног момента, вожња главом за сечење да бисте извршили сложени к / И / з-акис покрете за машинску машину микрона (± 0,01 мм).

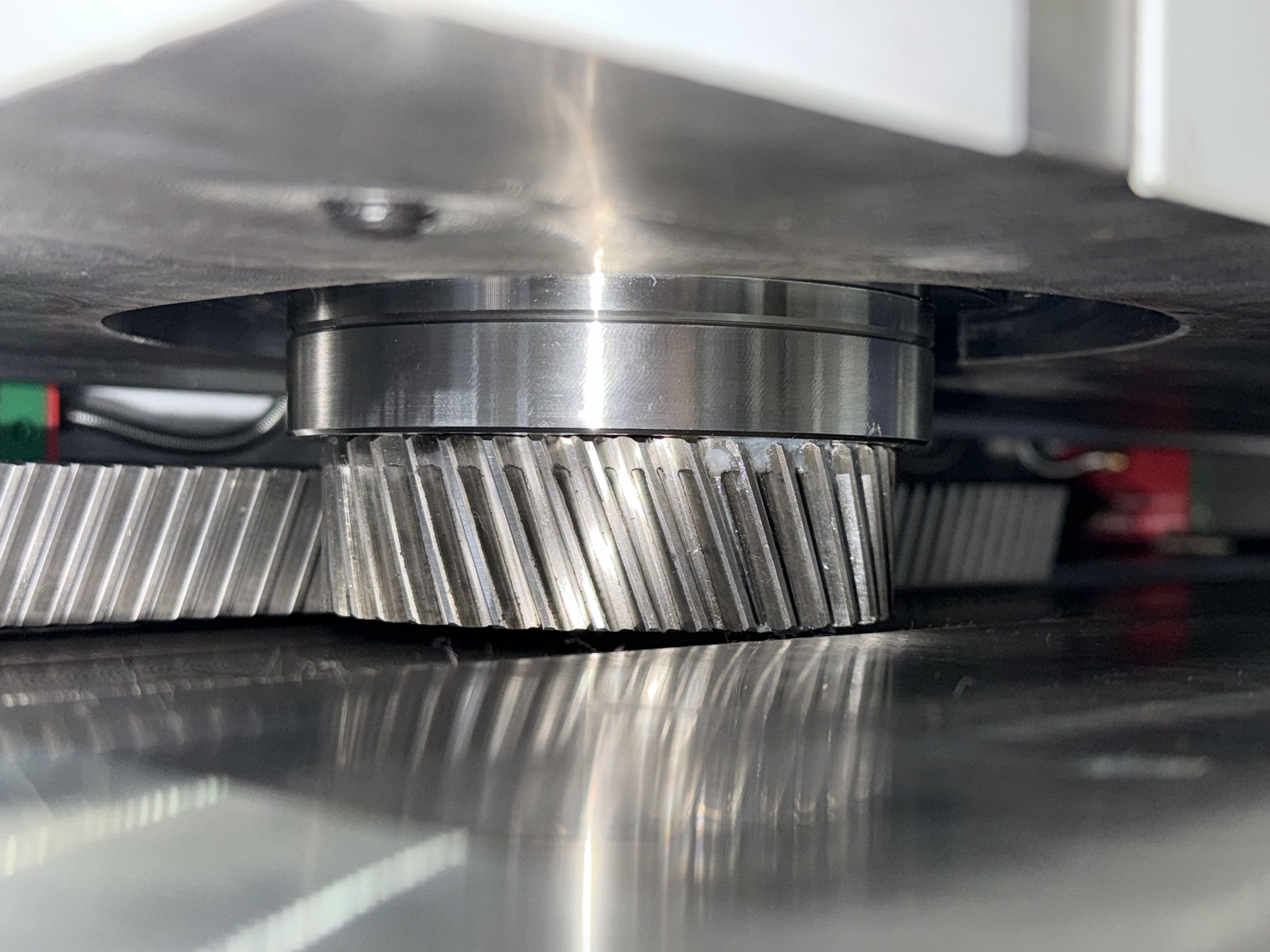

Структурне карактеристике сталак

Регали имају линеарне профиле зуба, еквивалентни цилиндричним зупчаницима са бесконачним круговима нагиба. Ласерски резачи обично користе равне или спиралне регале. Слични регали, са својим вишим омјером контакта (> 30% побољшања), глатки пренос и нижи нивои буке (<65 дБ), пожељне су за велике прецизне апликације.

Кључне индустријске предности

Позиционирање вишеса Акиса: колаборативни рад регала и серво мотора постиже тачност позиционирања од ± 0,01 мм.

Високи диамични одговор: Оптимизовани дизајн мењача подржава 2Г убрзање за 200 м / мин брзине резање.

Побољшани капацитет оптерећења: спирално ангажовање зуба повећава површину контакта, смањујући једно зуб за 15-20% и продужавајући животни век компоненте до 20.000 сати.

Смјернице за одржавање

Инспекција монтаже: Обезбедите толеранцију поравнања степена преноса ≥0,02 мм са уједначеним обрасцима контакта.

Контрола одобрења: Одржавајте повратну прајуку у року од 0,05-0,08 мм; Забрањена је операција за бацкласх.

Управљање подмазивањем: Користите ИСО ВГ220 Геар Маст са надопуном сваких 500 радних сати.

Мере безбедности: Инсталирајте заштитне облоге ИП54 за изложене зупчанице; Избегавајте контакт током рада.

Откривање грешака: Непосредно искључивање потребно за ненормалне вибрације (> 50 μм амплитуде) или буке (> 75 дБ).

О нама

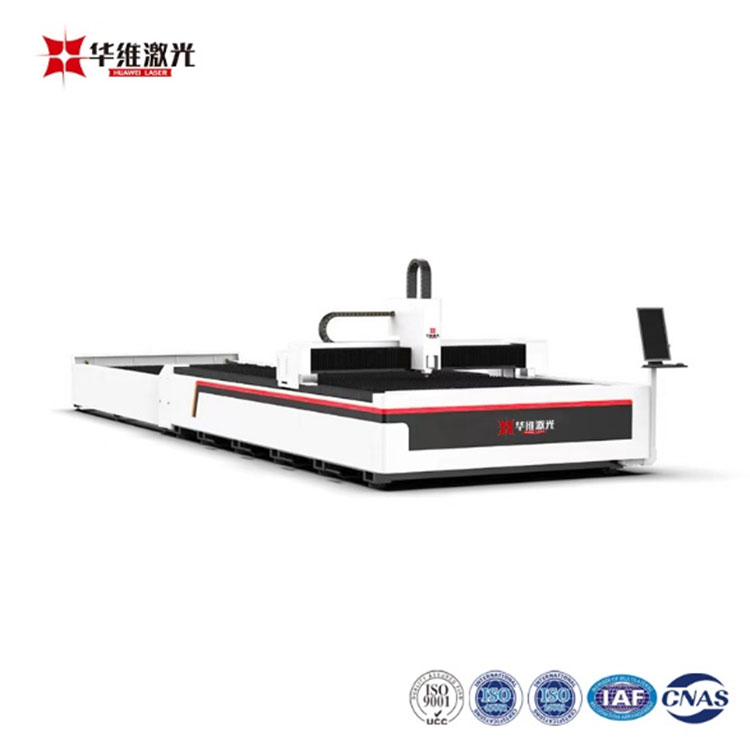

Хуавеи Ласерје високотехнолошко предузеће специјализовано за индустријску ласерску технологију истраживање и развој и примену. Пружамо напредна решења за резање ласерских резања за глобалне клијенте у прерађивању метала, прецизну производњу, аутомобилску индустрију и више, познату по величини тачности, поузданости и интелигентним системима.
