Структура машине за ласерско резање и анализа начела рада

Машине за резање ласера ​​су ефикасни алати за сечење широко коришћени у савременој производњи, посебно за обраду метала, неметалних и разних материјала. Уз прецизан структурни дизајн и моћну функционалност, ове машине могу довршити сложене задатке сечења са високом тачношћу и брзином. Овај чланак ће пружити дубинску анализу главних компоненти машине за ласерско сечење и њихове функције и принципе.

1. Главне компоненте машине за ласерским сечењем

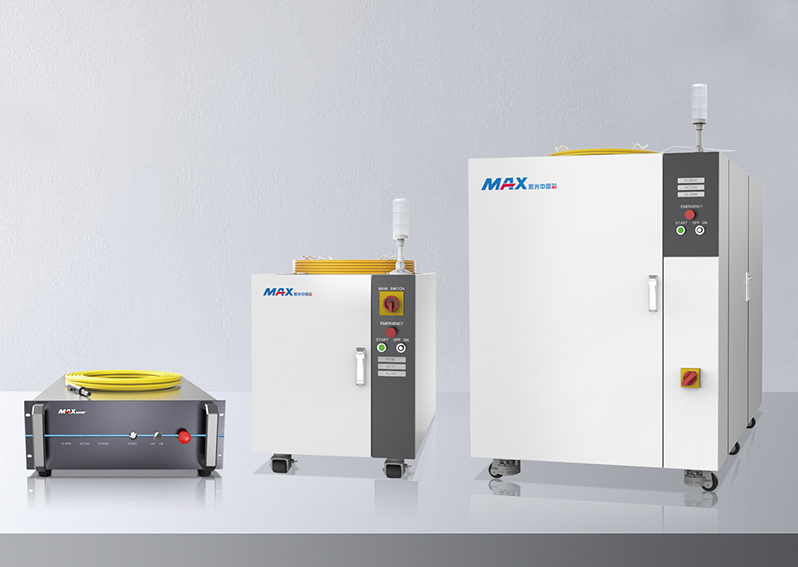

Ласерски генератор

Функција: Ласерски генератор је основна компонента машине за ласерско сечење, одговорна за производњу ласерских греда са високим енергијом.

Принцип: Ласерски генератор емитује високи интензитет, једнобојне ласерске греде кроз ласерску медију (као што је гас, чврст, чврст или полуводич) под акцијом извора узбуђења. Заједничке врсте ласера ​​који се користе у ласерским машинама за сечење укључују ласере ЦО2 и ласери влакана.

Оптички систем

Функција: Оптички систем је одговоран за пренос ласерског снопа из ласерског генератора до главе за резање и подешавање ласеровог квалитета фокуса и зрака.

Начело: оптички систем обично укључује огледала, сочива и оптичка влакна. Ласерски сноп је вођен и фокусиран је кроз ове компоненте како би се осигурало прецизно позиционирање и концентрацију ласера. Машине за резање влакана користе оптичка влакна да директно преносе ласер на сечу, док машине за сечење ЦО2 користе огледала за пренос ласера ​​на подручје сечења.

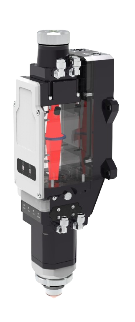

Сечење главе

Функција: Глава сечења делује као "алат" ласерске машине за сечење, фокусирајући ласерски сноп на површину радног комада, а такође контролише смер тока гаса.

Принцип: Глава за сечење садржи сочива и фокусирајући огледала за фокусирање ласерског снопа на подручје сечења радног простора. Поред тога, глава сечења је опремљена помоћном гасном млазницом која пуше растопљеног метала да би се осигурао несметано сечење и висок квалитет.

Систем покрета

Функција: Систем покрета омогућава да машина за резање ласера ​​обавља прецизне дводимензионалне или тродимензионалне покрете сечења на површини радног комада.

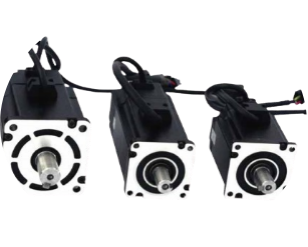

Принцип: Систем покрета састоји се од погонских мотора, шина, серво мотора и прецизних компоненти преносних преносних рачунара. Кроз нумерички систем управљања (ЦНЦ), систем за покрет осигурава високо прецизно кретање ласерске главе дуж оси Кс, И и з, гарантује прецизно поравнање стазе за сечење и радни комад.

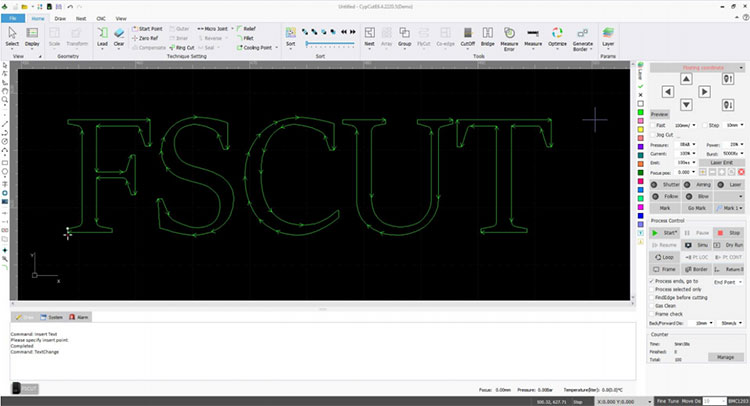

ЦНЦ контролни систем

Функција: ЦНЦ систем је одговоран за целокупну контролу и заказивање ласерске машине за сечење, прецизно управљање сваког детаља процеса сечења.

Принцип: ЦНЦ систем прилагођава параметре као што су ласерска енергија, брзина сечења, брзина уноса и фокусирања на основу уноса сечења нацрта или програма, осигуравајући да се процес сечења ствара несметано. Модерна машина за сечење ласера ​​обично користе напредне рачунарске контролне системе, нудећи високе нивое аутоматизације.

Систем хлађења

Функција: систем за хлађење спречава прегревање критичних компоненти као што је ласерски генератор и глава за сечење током операције високог снагу, обезбеђујући стабилну перформансе и тачност стабилне машине.

Принцип: Систем за хлађење користи воду или хлађење ваздуха да регулише температуру кључних компоненти у реалном времену, спречавајући накупљање топлоте који могу негативно утицати на перформансе. Обично укључује резервоар за расхладно средство, пумпа и измењивач топлоте.

Испушни систем

Функција: Издувни систем уклања дим и штетне гасове остварене током процеса сечења, обезбеђујући чисто радно окружење и правилно управљање машином.

Начело: Ласерски резање ствара значајне количине дима и штетних гасова. Издувни систем користи уређаје за прикупљање прашине и вентилационе канале да уклоне ове честице из подручја сечења, обезбеђујући чисто и сигурно радно окружење.

2 Принцип рада машине за ласерско резање

Принцип рада машине за ласерско резање може се сумирати на следећи начин: Ласерски генератор производи ласерски сноп високог снагу, који се преноси на главу сечења путем оптичког система. Глава за сечење је затим фокусирала ласерски сноп на површину радног комада. Висока топлота из ласера ​​се топи или испарава материјал, док помоћни гасови ударају растаљени материјал, који испуњавају прецизно резање.

Предности ласерског сечења:

Висока прецизност: Ласерски сноп је изузетно у реду, омогућавајући прецизност на нивоу микрона.

Сечење велике брзине: Ласерски резање нуди велике брзине сечења, посебно за танких материјала.

Не-контактна обрада: Ласерско резање је процес контакта, избегавајући хабање и суза на механичким алатима.

Хуавеи Ласер

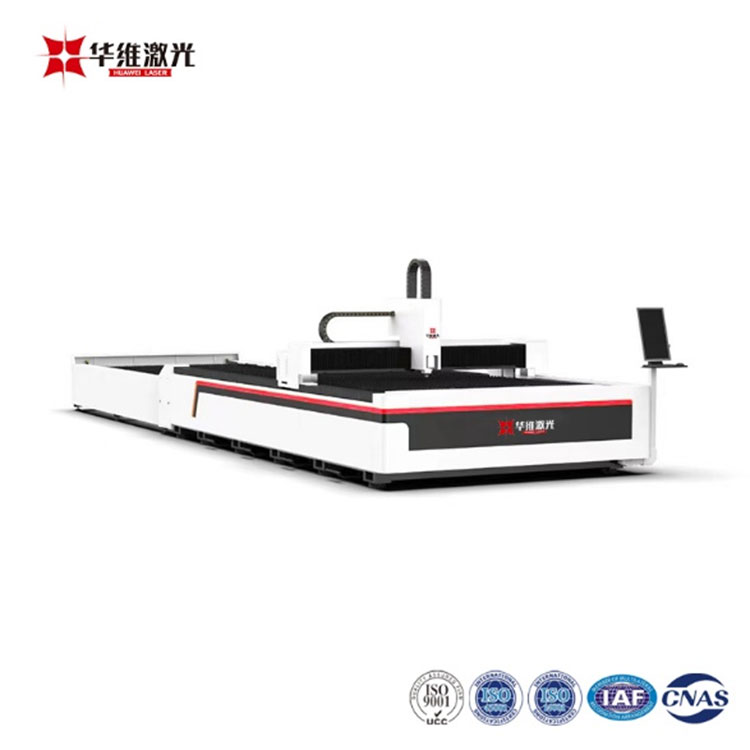

Као водећи произвођач у индустрији ласерских опреме, Хуавеи Ласер користи године технолошких иновација и стручности да пруже високу ефикасност, стабилну и прецизну решење ласерских резања. Одабир Хуавеи Ласера ​​значи више него само стицање машине за резање високог перформанси; То значи да стекне поузданог партнера посвећеног да вас подржи у вашем производном путу. Са напредном технологијом и пажњом услуге, Хуавеи ЛасеровеМашина за сечење платформе 30000В Испоручите изузетну прецизност и брзину, испуњавајући потребе различитих индустрија.

Хуавеи Ласер - Осветљавање вашег сечења и возите индустријски раст!
